Szczegóły Produktu:
|
Nazwa produktu: | Precyzyjne części toczone - wrzeciono | Materiał: | SKD61 lub DC53 |
---|---|---|---|
Twardość: | Dostosowane | Tolerancja: | ±0,005mm |
Wymiar: | Zgodnie z rysunkami lub próbkami | Jakość: | 100% kontrola |
Aplikacja: | Przemysł automatyki | Typ przetwarzania: | Toczenie, frezowanie, iskrzenie |
High Light: | Precyzyjne części toczone 0,005 mm,precyzyjne toczone części wrzeciona |

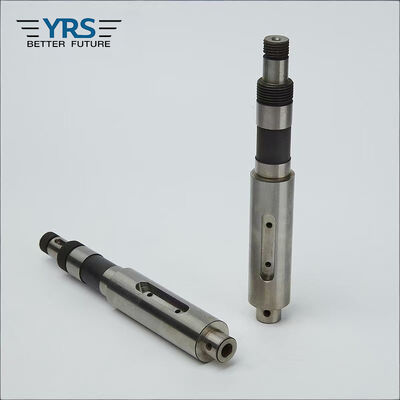

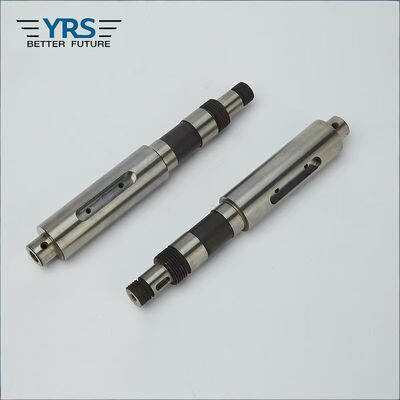

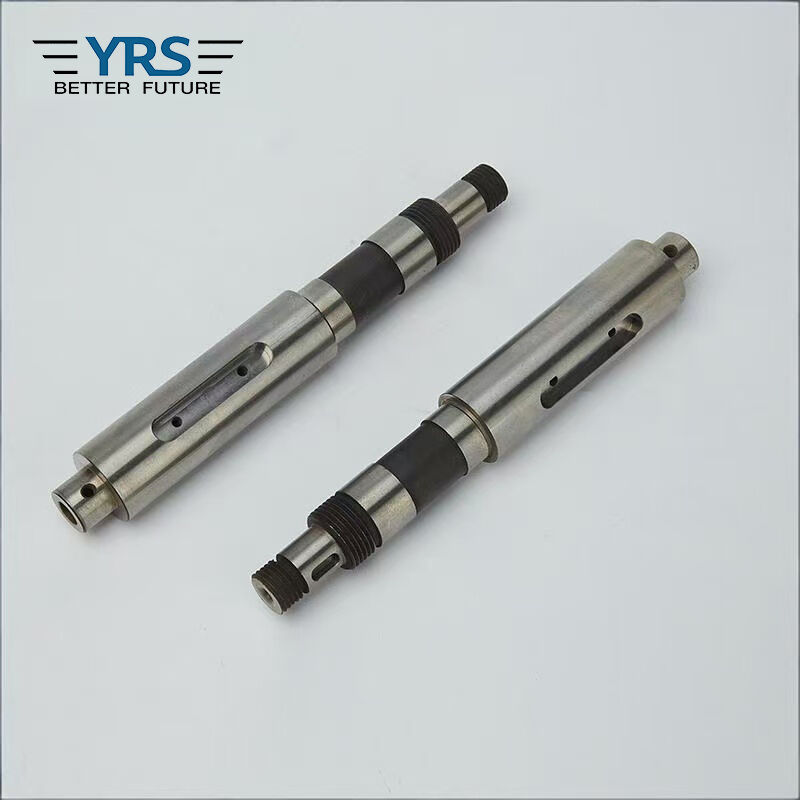

Precyzyjne części toczone wrzeciona Części do tokarek CNC Oś główna
Lista maszyn do przetwarzania i kontroli.pdf
Wał jest podparty łożyskami, a współpracujący z łożyskiem segment wału nazywamy wałem.Pręt wału jest wzorcem montażowym wału, a jego dokładność i jakość powierzchni muszą być zazwyczaj wysokie.Wymagania techniczne są na ogół formułowane zgodnie z główną funkcją i warunkami pracy szybu i zazwyczaj obejmują następujące elementy:
(a) Chropowatość powierzchni
Ogólnie rzecz biorąc, chropowatość powierzchni średnicy wału dopasowanej do części transmisyjnej wynosi Ra2,5~0,63μm, a chropowatość powierzchni średnicy wału nośnego dopasowanej do łożyska wynosi Ra0,63~0,16μm.
(b) Wzajemna dokładność pozycji
Wymagania dotyczące dokładności położenia części wału są określone głównie przez położenie i funkcję wału w maszynie.Zwykle konieczne jest zapewnienie wymagań współosiowości czopu części transmisyjnej zespołu do czopu nośnego, w przeciwnym razie wpłynie to na dokładność transmisji części transmisyjnej (przekładni itp.) i zostanie wygenerowany hałas.W przypadku zwykłych wałów precyzyjnych bicie promieniowe pasującego odcinka wału do czopu łożyska wynosi zwykle 0,01 ~ 0,03 mm, a wał o wysokiej precyzji (taki jak wał główny) zwykle wynosi 0,001 ~ 0,005 mm.
(c) Dokładność geometryczna
Dokładność geometryczna części wału odnosi się głównie do okrągłości i cylindryczności czopu, zewnętrznej powierzchni stożka, otworu stożka Morse'a itp., a jego tolerancja powinna być ogólnie ograniczona w zakresie tolerancji wymiarowej.W przypadku wewnętrznych i zewnętrznych powierzchni kołowych o wysokich wymaganiach dokładności dopuszczalne odchylenie należy zaznaczyć na rysunku.
(d) Dokładność wymiarowa
Aby określić położenie wału, czop, który działa jako podpora, zwykle wymaga dużej dokładności wymiarowej (IT5~IT7).Dokładność wymiarowa czopu do montażu części przekładni jest generalnie niska (IT6~IT9).
Producent |
Toxmann High-Tech Co., Limited |
Nazwa produktu |
Precyzyjne części toczone - wrzeciono |
Standardy przemysłowe |
DIN, JIS, AISI, GB |
Narzędzia projektowe |
UG, ProE, Auto CAD, Solidworks itp. |
Wykończenie powierzchni |
Dostosowane |
Instrument kontroli jakości |
Suwmiarki mikrometryczne, przyrząd do pomiaru współśrodkowości |
Maszyny do przetwarzania |
Tokarka NC |
Inna usługa |
ODM i OEM, niestandardowa specyfikacja, komunikacja jeden do jednego |
Proces zamówienia |
Zapytania klientów (dostarcz rysunek 2D lub 3D) →Toxmann dostarcza wyceny i czas realizacji → Zamówienia zrealizowane przez klienta → 50% zaawansowane płatność → Zorganizuj produkcję → Przepustka QC → Pakowanie i wysyłka po otrzymaniu płatności salda. |
Toxmann posiada grupę precyzyjnych tokarek NC oraz tokarko-frezarek sprowadzanych z Japonii i Tajwanu.Nasze tokarki NC zostały wysoko ocenione przez naszych klientów za ich stabilną jakość i wydajną wydajność.
1.Przemysł automatyki
2.Przemysł komunikacyjny
3.Przemysł wojskowy
4.Przemysł konsumpcyjny
1. Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2. Doświadczeni technicy są w produkcji.
3. Wysokiej klasy maszyny do przetwarzania i przyrządy kontrolne.
4. Indywidualne projekty i produkcja.
5. Doskonała obsługa przedsprzedażna i posprzedażna.
Często zadawane pytania:
P1: Co to jest toczenie twardych części?
O: Toczenie twardych części to toczenie stali o twardości powyżej 45 HRc (zazwyczaj w zakresie 55-68 HRc).Jest bardziej opłacalny niż szlifowanie.W porównaniu ze szlifowaniem może skrócić czas i koszty obróbki nawet o 75%, a także zapewnia lepszą elastyczność i krótsze czasy realizacji.
P2: Jaki jest warunek konieczny do toczenia?
A: 1) materiał obrabianego przedmiotu powinien być twardszy niż narzędzie tnące.2) narzędzie tnące powinno być twardsze niż materiał obrabianego przedmiotu.3) twardość narzędzia skrawającego i materiał części powinny być takie same.
P3: Co to jest skręcanie na wprost?
Odp .: Obrabiany przedmiot jest trzymany w uchwycie i obraca się wokół osi, a narzędzie jest podawane równolegle do osi tokarki.Toczenie proste daje cylindryczną powierzchnię poprzez usunięcie nadmiaru metalu z przedmiotu obrabianego.
P4: Co to jest posuw w toczeniu?
A: Szybkość posuwu jest definiowana jako odległość, jaką narzędzie pokonuje podczas jednego obrotu części.Prędkość skrawania i posuw określają wykończenie powierzchni, zapotrzebowanie na moc i szybkość usuwania materiału.Podstawowym czynnikiem przy wyborze posuwu i prędkości jest cięty materiał.
P5: Jaka jest różnica między szlifowaniem a toczeniem?
O: Szlifowanie jest bardziej powszechnie znanym procesem.Większość przedmiotów obrabianych można szlifować niezależnie od ich kształtu.Z drugiej strony toczenie na twardo ma ograniczenia geometryczne, podobnie jak w przypadku długich i cienkich elementów.Szerokie powierzchnie można skutecznie wykańczać, często za pomocą jednej operacji szlifowania wgłębnego.
